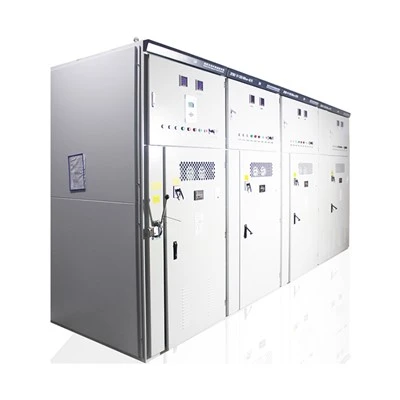

Iawndal Pŵer Adweithiol SVC

Mae dyfais iawndal pŵer adweithiol statig foltedd uchel math adweithydd a reolir yn magnetig yn addas i'w osod mewn systemau gyda newidiadau aml mewn llwyth adweithiol, megis pŵer gwynt, gorsafoedd pŵer ffotofoltäig, ffwrneisi arc, melinau rholio, teclynnau codi mwyngloddio, locomotifau trydan, ac eraill uchel. - systemau foltedd. Mae gan y cynnyrch nodweddion dibynadwyedd uchel, cyflymder ymateb cyflym, addasiad di-gam parhaus, ôl troed bach, a di-waith cynnal a chadw. Mae'n offer iawndal pŵer adweithiol deinamig delfrydol ar gyfer diwydiannau megis systemau pŵer, rheilffyrdd trydan, meteleg, mwyngloddio, ac ynni newydd.

Mae'r ddyfais SVC math MCR yn bennaf yn cynnwys canghennau cynhwysydd hidlo (neu sefydlog) FC, adweithyddion a reolir gan magnetig MCR (gan gynnwys corff MCR a system excitation), systemau rheoli ac amddiffyn awtomatig, ac ati Defnyddir cangen y CC i ddarparu'r pŵer adweithiol capacitive gofynnol ar gyfer y system, a gellir ei ddylunio hefyd fel hidlwyr goddefol lluosog i gyflawni rheolaeth harmonig. Defnyddir adweithyddion a reolir gan magnetig MCR i gydbwyso'r pŵer adweithiol capacitive gormodol a gynhyrchir gan amrywiadau llwyth mewn system a sefydlogi amrywiadau foltedd a achosir gan ymchwyddiadau llwyth. Mae'r system rheoli ac amddiffyn yn gyfrifol am ddarparu cyfarwyddiadau ar gyfer rheoli pŵer adweithiol y system gyfan a darparu amddiffyniad cyfatebol ar gyfer y ddyfais gyfan.

1. DLT 1010-2006 Dyfais iawndal pŵer adweithiol statig foltedd uchel

2. Prawf Maes Dyfais Iawndal Var Statig (SVC) GBT 20297-2006

3. GBT 20298-2006 Nodweddion Swyddogaethol Dyfais Iawndal Var Statig (SVC)

4. GB 10229-1988 Adweithyddion

5. Manyleb Ddylunio GB 50227-2008 ar gyfer Dyfeisiau Cynhwysydd Cyfochrog

6. GBT 14549-1993 Grid Rhannu Ansawdd Pŵer Norbo

7. DLTT 672-1999 Amodau Technegol ar gyfer Archebu Dyfeisiau Rheoli Foltedd a Phŵer Adweithiol mewn Is-orsaf Nodyn: Mae holl gydrannau trydanol y ddyfais hon yn cydymffurfio â gofynion safonol perthnasol

1. Defnydd dan do ac awyr agored;

2. Nid yw'r uchder yn gyffredinol yn fwy na 1000m;

3. Tymheredd amgylcheddol: -30 * C~+50 gradd C;

4. Lleithder rhwydwaith cam: Nid yw'r gwerth cyfartalog dyddiol yn fwy na 95%, ac nid yw'r gwerth cyfartalog misol yn fwy na 90%;

5. Safle gosod: Dim dirgryniad mecanyddol difrifol, dim nwyon ac anweddau niweidiol, dim llwch dargludol neu ffrwydrol;

6. Gallu gwrth-lygredd: Ni ddylai'r pellter creepage inswleiddio allanol fod yn llai na 25mmKV (o'i gymharu â foltedd gweithredu uchaf y system);

7. Daeargryn: Nid yw dwyster yn fwy na 8 gradd;

8. Cyflymder y gwynt: Llai na neu'n hafal i 35ms. Nodyn: Bydd cynhyrchion ag uchder uchel, gallu gwrth-lygredd, ac amodau amgylcheddol arbennig yn cael eu cytuno ar wahân

1. Foltedd graddedig y system: 6kV, 10kV, 20kV, 35kV

2. uchafswm capasiti cangen MCR: 50000kvar

3. Ystod addasu MCR: 1% ~ 100%

4. Capasiti uchaf cangen y CC: 100000 kvar

5. Amser ymateb: 80-300ms

1. olrhain cyflym o reoleiddio pŵer adweithiol, gan ddefnyddio "falf magnetig" adweithydd dirlawnder y gellir ei reoli (MCR), excitation DC hunan gyplu a chyfyngu ar y modd gweithio dirlawnder magnetig, gan leihau harmonics yn fawr, a chael nodweddion colli pŵer gweithredol isel a chyflymder ymateb cyflym .

2. Mae'r defnydd o ynysu optegol cam sifft sbarduno technoleg a ffibr optig trosglwyddo shifft cam sbarduno wedi gwella lefel inswleiddio y system, gwella gallu gwrth-ymyrraeth y ddyfais, a lleihau cyfaint yr offer.

3. Mae'r elfen reoli yn thyristor foltedd isel, nad oes angen iddo wrthsefyll foltedd uchel a cherrynt mawr yn ystod y llawdriniaeth, mae'n ddiogel ac yn ddibynadwy, mae ganddo gynhyrchu gwres isel, a gellir ei oeri'n naturiol heb yr angen am offer oeri ategol.

4. Dull gosod hyblyg, sy'n addas ar gyfer gosod awyr agored a dan do. Ôl troed bach, dibynadwyedd uchel, di-waith cynnal a chadw, a bywyd gwasanaeth hir.

5. Yn mabwysiadu technoleg prosesu cyfochrog aml-CPU, gyda lefel uchel o awtomeiddio, a all gyflawni swyddogaethau rheoli ac amddiffyn cyflawn ar gyfer canghennau MCR a FC, monitro switshis ar-lein, mesur a rheoli harmonig, yn ogystal â throsglwyddo data amrywiol a "pedwar o bell " swyddogaethau. Hawdd i'w weithredu, hawdd ei ddefnyddio a chyfleus.
